CAR1
®

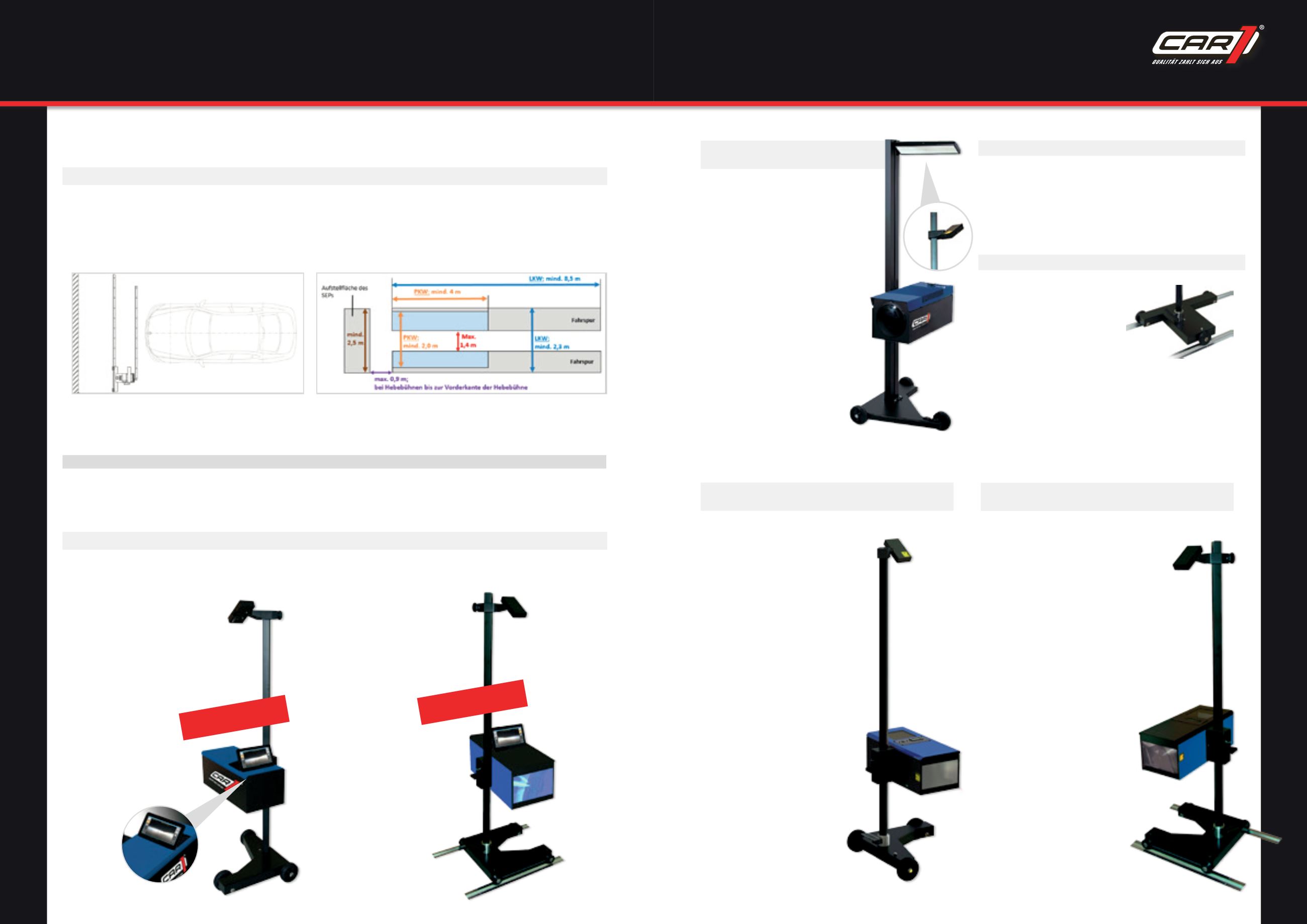

Scheinwerfer-Einstellgeräte
WERKSTATTAUSRÜSTUNG
SEG 05CT
WA 01503
Beschreibung
Die Spitzenmodelle verfügen über
ein Laservisier, Laserpointer,
CMOS-Camera und einen
integrierten 8" Tablet-PC als
Bildschirm. Datenübertragung an
PC oder Drucker per Bluetooth,
WLAN, USB. Mit optionaler ASA-
Schnittstelle. Das SEG 06CTR
verfügt zus. über ein 4-Meter-
„Schienensystem“.
Um eine hohe Mess- und Einstellgenauigkeit
der Scheinwerfereinstellung gewährleisten zu
können, ist die Einhaltung definierter Bedingun-
gen am Scheinwerfereinstellplatz erforderlich.
Die Ebenheit und das Gefälle des Scheinwerfer-
einstellplatzes muss messtechnisch erfasst und
beim Einrichten des Arbeitsplatzes berücksich-
tigt werden. Ein prozesssicherer Ablauf mit einer
hohen Wiederholgenauigkeit beim Prüfen und
Einstellen des Scheinwerfers, kann mit einem
Scheinwerfereinstellgerät, welches auf Schienen
verfahrbar ist, erzielt werden.
Beschreibung
Das SEG06CTR verfügt über ein
Laservisier, Laserpointer, ein
4 Meter „Schienensystem“, CMOS-
Camera und einen integrierten 8"
Tablet-PC als Bildschirm.
optional mit
ASA-Schnittstelle
CAR1
®
Digitale Scheinwerfer-Einstellgeräte
SEG 06CTR
WA 01504
Laser
Laser
Scheinwerfereinstellplatz
CAR1
®
Scheinwerfer-Einstellgerät SEG 02DL
CAR1
®
Scheinwerfer-Einstellgerät Nachrüstsatz
Beschreibung
■
■
Scheinwerfer-Einstellgerät für
hohe Ansprüche
■
■
Inkl. Handrad mit Markierung
ausgestattet für eine leichte Einstellung
der Haupt- und Nebelscheinwerfer
■
■
Robuster, höhenverstellbarer Optikkasten
für jahrelangen störungsfreien Einsatz
■
■
Offiziell zugelassen (Baumusterfreig. d. TÜV)
■
■
Fadenvisier zur exakten Ausrichtung und
Positionierung perfekt für alle Fahrzeug
kategorien (Zweirad, PKW, NFZ)
■
■
Ideal für alle Leuchtmittel (Glühfaden,
Halogen, Xenon, LED)
■
■
Integriertes, digitales Luxmeter
Beschreibung
■
■
Offiziell zugelassen
(Baumusterfreigabe durch TÜV)
■
■
Laservisier zur exakten Ausrichtung
und Positionierung
■
■
Laserpointer zur exakten Ermittlung
der Scheinwerfermitte
■
■
Horizontale Skala, vertikale Skala
■
■
Integrierte Wasserwaage,
höhenverstellbares Rad
■
■
Perfekt für alle Fahrzeugkategorien
(Zweirad, PKW, NFZ..)
■
■
Für alle Leuchtmittel (Glühfaden,
Halogen, Xenon, LED, Laser..)
■
■
Einhandverstellbarer Lichtkasten mit
automatischer Arretierung
■
■
Stange mit Meßskala für exaktes
Höhenjustieren
■
■
Stange mit Fußpedal „drehbar“
■
■
Integriertes, digitales Luxmeter zur
Messung der Lichtstärke
■
■
Lieferung mit Schutzhaube
■
■
Erfüllt alle heutigen und künftige
gesetzliche Anforderungen
Beschreibung
■
■
Offiziell zugelassen
(Baumusterfreigabe durch TÜV)
■
■
Laservisier zur exakten
Ausrichtung und Positionierung
■
■
Laserpointer zur exakten
Ermittlung der Scheinwerfermitte
■
■
Perfekt für alle Fahrzeugkategorien
(Zweirad, PKW, NFZ..)
■
■
Für alle Leuchtmittel (Glühfaden,
Halogen, Xenon, LED, Laser..)
■
■
Einhandverstellbarer Lichtkasten
mit automatischer Arretierung
■
■
Stange mit Meßskala für exaktes
Höhenjustieren
■
■
Stange mit Fußpedal „drehbar“
■
■
Integriertes, digitales Luxmeter
zur Messung der Lichtstärke
■
■
Mit 4 Meter „Schienensystem“
■
■
Erfüllt alle heutigen und künftige
gesetzliche Anforderungen
WA 01501
WA 01505
WA 01506
WA 01502
WA 01509
Beschreibung
Das Gerät verfügt über ein Digitalluxmeter, Laservisier sowie einen Laser-
pointer. Dies ist für die Prüfung von LED-Scheinwerfern sehr wichtig.
Beschreibung
Mit diesem Zubehör können Sie
ein bestehendes Scheinwerfereinstell-
gerät auf das sogenannte
"Schienen-System" umbauen.
Lieferumfang
■
■
1 Stange mit Fußpedal "drehbar"
■
■
1 Fahrwagen mit 3 Rädern "höhenverstellbar"
■
■
6 Schienen á 135 cm Länge inkl. Befestigungsmaterial
Leistungsmrkmale
Unser „Bestes Analoggerät“.
Das Gerät verfügt über ein Laservisier, Laser-
pointer, Digitalluxmeter, höhenverstellbares
Rad, Wasserwaage und die neuentwickelte
Einstellscheibe mit horizontaler- und vertikaler
Einstellskala. Lieferung inkl. Schutzhaube.
Leistungsmrkmale
Das Gerät verfügt über ein Laservisier,
Laserpointer, Digitalluxmeterund über ein
4 Meter „Schienensystem“.
CAR1
®
Scheinwerfer-Einstellgerät
SEG 011D
CAR1
®
Scheinwerfer-Einstellgerät
SEG 025XX
CAR1
®
Scheinwerfer-Einstellgerät
SEG 04DL
Gemäß Anlage 4, § 29 StVZO HU-Scheinwerfer-Prüfrichtlinie
Max. Abstand zwischen
SEP und AF Fzg.
Max. Abstand zwischen
den Fahrspuren
Mindestbreite
(AF des Fzg.)
Mindestlänge
(AF des Fzg.)
Mindestbreite
(AF des SEP)
PKW
0,9 m
1,4 m
2,0 m
4,0 m
2,5 m
LKW
0,9 m
1,4 m
2,3 m
8,5 m
2,5 m
Größe, Lage und Kennzeichnung dieser Ausstellfächen müssen der folgenden Tabelle bzw. oberen Abbildung entsprechen.
optional mit
ASA-Schnittstelle
